La inserción de condensadores, tipos más comunes
En la industria electrónica, se utilizan diversos métodos de inserción según los requisitos de diseño y las limitaciones de fabricación. A continuación, se mencionan los tipos de inserción más comunes:
- Montaje en superficie : Este es el método más utilizado en la actualidad. Los condensadores se colocan directamente sobre la PCB y se sujetan mediante soldadura por reflujo.
- Montaje a través de orificios (THT): Llos terminales del condensador se insertan a través de orificios perforados en la PCB. y se sujetan mediante soldadura en la parte posterior de la PCB. El montaje THT proporciona mayor resistencia mecánica y es adecuado para componentes grandes o aplicaciones de alta potencia que requieren una mayor disipación de calor. Para este método de montaje se utilizan condensaroes tipo Snap-In, de los que hablaremos más adelante.
- Tecnología de montaje en superficie de inserción selectiva (ISS): Este enfoque combina los métodos anteriores Esto permite una mayor flexibilidad de diseño al combinar los beneficios de ambos métodos.
- Montaje mediante Tornillos (Screw): Cuando el peso y requisitos de los condensadores precisan de una fijación más fuerte, literalmente se atornillan a la PCB.
Vida útil y riesgos
Los condensadores electrolíticos tienen una vida útil limitada que puede variar según diferentes factores (calidad del material,, condiciones de trabajo...). Con el tiempo, el electrolito puede evaporarse o degradarse, lpor lo tanto es un componente que debe ser tenido en cuenta en la post-venta de los equipos..
La Vida Útil, especificada en Nº de Horas son solo estimaciones y la vida útil real puede variar considerablemente según las condiciones de operación. En aplicaciones críticas o entornos adversos, se recomienda implementar un programa de mantenimiento preventivo para reemplazar periódicamente los condensadores.
El proceso de montaje del Condensador Snap-In
El montaje de un condensador snap-in es un proceso muy manual ya que implica: planificación del montaje (atención a vida útil), preparar las herramientas para la soldadura, limpiar la placa de circuito impreso (PCB), alinear y soldar los pines del condensador en los agujeros correspondientes de la PCB, inspeccionar la soldadura y realizar pruebas para verificar su funcionamiento
La sustitución del Condensador Electrolítico
La sustitución de los condensadores electrolíticos es necesaria cuando llegan al final de su vida útil y comienzan a perder sus características o dejan de funcionar por completo.
En el caso de los condensadores Snap-In pueden surgir problemas. Para evitar dañar el resto de la placa, es necesario quitar cuidadosamente la soldadura posterior, lo cual puede resultar complicado en muchas ocasiones. En tales casos, el personal de mantenimiento puede optar por la sustitución completa de la placa (con un costo elevado) o correr el riesgo de dañar las placas y componentes adyacentes al intentar sustituir el condensador de forma forzada.
Nuevo producto de ITELCOND, disponible en Aldinet.
CONDENSADORES CON TERMINALES PRES-FIT / La alternativa al Snap-In
Ventajas
1. El condensador se inserta en la PCB, en lugar de soldarlo
2. Elimina los problemas habituales de la soldadura en montaje:
- Soldadura en PCB con pista de cobre muy gruesas
- Fracturas en las juntas de la soldadura
3. Montaje en el último momento, optimizando la vida útil de componente
4. Ahorro de costes de Mantenimiento:
- Sustitución in situ sin soldadura
- Disminución de riesgos operativos
- La PCB se conserva intacta
Características de los condensadores
- Maximum capacitance capability
- 35, 40, 45mm diameters with 4 pins configuration
- Long life, 5.000 hours at +105°C (Vr, Ir applied)
- High ripple current
- Excellent surge voltage capability
- Optimized designs available upon request

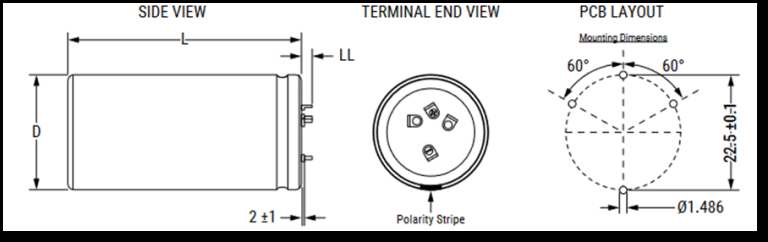

Características de los terminales
Aldinet es Distribuidor de Itelcond en España y Portugal. Para más información acceda al siguiente link: Contacto
Para información sobre Condensadores Electrolíticos acceda al siguiente Link: ITELCOND-Product
Si quiere conocer la gama completa se Aldinet, acceda al siguiente link: Line-Card
